وقتی صحبت از موتورهای الکتریکی، ترانسفورماتورها، بوبین ها یا هر قطعه ای می شود که در دل خود میدان مغناطیسی تولید می کند، یک جزء کوچک اما حیاتی همیشه در پس زمینه ماجراست: سیم مسی سیم پیچی. شاید در نگاه اول این سیم چیزی بیش از یک رشته فلزی نازک و پیچیده شده به نظر نرسد، اما همین قطعه ساده است که تفاوت میان یک موتور کارآمد و بادوام با یک موتور ضعیف و زودسوز را رقم می زند. در این مقاله قصد داریم نگاهی دقیق و کاربردی به دنیای سیم مسی سیم پیچی بیندازیم؛ از جنس و ساختار آن گرفته تا مشخصات فنی، انواع عایق و نکاتی که هنگام خرید یا استفاده از آن باید در نظر بگیرید.

چرا مس برای سیم پیچی انتخاب اول است؟

پیش از هر چیز باید بدانیم چرا در میان همه فلزات، مس به عنوان ماده اصلی سیم های سیم پیچی شناخته می شود. پاسخ در ترکیبی از چند ویژگی فیزیکی نهفته است. مس رسانایی الکتریکی بسیار بالایی دارد و پس از نقره، دومین فلز رسانا در جهان محسوب می شود؛ با این تفاوت که هزینه تولید و استخراج آن به مراتب پایین تر از نقره است و همین موضوع آن را به گزینه ای اقتصادی و در عین حال کارآمد تبدیل کرده است.

از سوی دیگر، مس فلزی نرم و انعطاف پذیر است که به راحتی می توان آن را به سیم های بسیار نازک تبدیل کرد، بدون اینکه استحکام مکانیکی خود را از دست بدهد. این ویژگی برای فرآیند سیم پیچی که نیازمند پیچاندن سیم دور هسته های فلزی در لایه های متعدد و فشرده است، اهمیت زیادی دارد. علاوه بر این، مس در برابر اکسیداسیون تا حدی مقاوم است و مقاومت الکتریکی آن با تغییرات دما به شکل قابل پیش بینی و کنترل شده ای تغییر می کند، که این موضوع طراحی مدارهای الکتریکی دقیق را ساده تر می سازد.

ساختار سیم مسی سیم پیچی از نزدیک

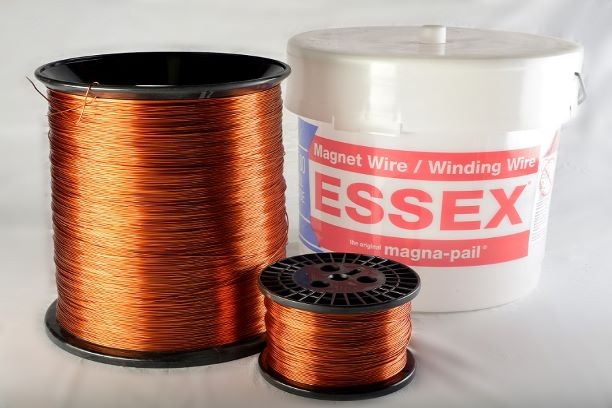

سیم مسی که برای سیم پیچی استفاده می شود، معمولا با نام سیم لاکی یا سیم ایمیل شناخته می شود.

• سیم لاکی — رایج‌ترین نام در بازار داخلی
• سیم ایمیل یا سیم اینامل — برگرفته از enameled wire انگلیسی
• سیم مغناطیس — گاهی در برخی منابع فنی به این نام هم اشاره می‌شود، چون در ساخت سیم‌پیچ‌های مغناطیسی کاربرد دارد
• Magnet wire — نام بین‌المللی و رایج در استانداردهای خارجی

دلیل این نام گذاری به لایه نازک لاک یا وارنیش عایقی برمی گردد که روی سطح سیم مسی کشیده می شود. برخلاف سیم های برق معمولی که با روکش پی وی سی ضخیم عایق بندی می شوند، سیم های سیم پیچی به دلیل نیاز به فشردگی بالا در داخل بوبین ها، از لایه ای بسیار نازک اما مقاوم از جنس پلی یورتان، پلی استر یا رزین های حرارتی استفاده می کنند.

هسته اصلی این سیم از مس آنیل شده تشکیل شده است. آنیل کردن فرآیندی حرارتی است که طی آن سیم مسی تحت دمای کنترل شده قرار می گیرد تا انعطاف پذیری آن افزایش یابد و از شکنندگی احتمالی جلوگیری شود. این ویژگی به خصوص زمانی اهمیت پیدا می کند که سیم باید بارها و بارها دور هسته فلزی پیچانده شود، بدون آنکه دچار ترک خوردگی یا شکستگی داخلی شود.


انواع عایق در سیم های سیم پیچی

یکی از مهم ترین پارامترهایی که کیفیت و کاربرد یک سیم مسی سیم پیچی را مشخص می کند، نوع پوشش عایقی آن است. هرکدام از این عایق ها ویژگی های حرارتی و مکانیکی متفاوتی دارند:

عایق پلی یورتان یکی از رایج ترین انواع است که مقاومت حرارتی متوسطی دارد و برای کاربردهای عمومی مانند موتورهای کوچک، ترانسفورماتورهای فرکانس بالا و بوبین های الکترونیکی استفاده می شود. مزیت اصلی این نوع عایق، امکان لحیم کاری مستقیم بدون نیاز به تراشیدن لایه عایق است، که این موضوع در تولید انبوه قطعات الکترونیکی صرفه جویی زیادی در زمان ایجاد می کند.

عایق پلی استر امید و پلی استر آمید مقاومت حرارتی بالاتری نسبت به پلی یورتان دارند و معمولا در موتورهایی که در دمای کاری بالاتر فعالیت می کنند، مانند موتورهای صنعتی و پمپ ها، به کار می روند. این نوع عایق در برابر حلال های شیمیایی نیز مقاومت بهتری از خود نشان می دهد.

عایق های بر پایه پلی آمید یا همان کلاس های حرارتی بالا نظیر کلاس H، برای موتورهایی طراحی شده اند که در شرایط دمایی بسیار سخت، مانند موتورهای صنعتی سنگین یا تجهیزاتی که به طور مداوم تحت بار قرار دارند، مورد استفاده قرار می گیرند. این عایق ها معمولا گران تر هستند اما طول عمر و ایمنی بیشتری را در محیط های پرچالش تضمین می کنند.

مشخصات فنی مهم که باید بدانید

هنگام انتخاب سیم مسی سیم پیچی، چند پارامتر فنی وجود دارد که نادیده گرفتن هرکدام می تواند به کاهش کارایی یا حتی آسیب به قطعه نهایی منجر شود.

نخستین پارامتر، قطر سیم است که معمولا بر حسب میلی متر یا با استاندارد شماره گذاری بین المللی سیم بیان می شود. قطر سیم مستقیما بر مقاومت الکتریکی، ظرفیت جریان دهی و همچنین فضایی که سیم در داخل بوبین اشغال می کند، تاثیر می گذارد. سیم های با قطر کمتر برای کاربردهای دقیق و کم توان مانند سنسورها و بوبین های الکترونیکی مناسب هستند، در حالی که سیم های ضخیم تر برای موتورهای پرتوان و ترانسفورماتورهای صنعتی به کار می روند.

پارامتر دوم، مقاومت الکتریکی سیم در واحد طول است که معمولا بر حسب اهم در هر کیلومتر گزارش می شود. هرچه این مقاومت پایین تر باشد، افت انرژی در طول سیم کمتر خواهد بود و راندمان کلی سیستم افزایش می یابد. این عدد به شدت به قطر سیم و خلوص مس استفاده شده بستگی دارد.

کلاس حرارتی یا رتبه دمایی عایق نیز پارامتر بسیار مهمی است که نشان می دهد سیم تا چه دمایی می تواند بدون آسیب دیدن به عملکرد خود ادامه دهد. این کلاس ها معمولا با حروفی مانند کلاس A، کلاس B، کلاس F و کلاس H مشخص می شوند و هرکدام محدوده دمایی مشخصی را پوشش می دهند. انتخاب کلاس حرارتی نامناسب می تواند در بلندمدت باعث سوختن عایق و ایجاد اتصالی در موتور شود.

ضخامت لایه عایق نیز از دیگر مواردی است که باید مورد توجه قرار گیرد. این ضخامت معمولا در دو یا سه لایه تولید می شود که به آن ها گرید یک، دو و سه می گویند. لایه های ضخیم تر مقاومت عایقی بهتری دارند اما فضای بیشتری در بوبین اشغال می کنند، در حالی که لایه های نازک تر امکان جاسازی تعداد دور بیشتری از سیم را در همان فضا فراهم می کنند.

کاربردهای اصلی سیم مسی سیم پیچی

این نوع سیم در طیف گسترده ای از صنایع و تجهیزات مورد استفاده قرار می گیرد. در موتورهای الکتریکی، از موتورهای کوچک لوازم خانگی گرفته تا موتورهای صنعتی سنگین، سیم پیچی استاتور و روتور با همین سیم های مسی انجام می شود. در ترانسفورماتورها نیز سیم پیچی اولیه و ثانویه که وظیفه انتقال و تبدیل ولتاژ را برعهده دارند، از همین جنس سیم ساخته می شوند.

در صنعت الکترونیک، بوبین های القایی، ترانس های کوچک مورد استفاده در منابع تغذیه سوئیچینگ و حتی هدفون ها و بلندگوها نیز به سیم مسی سیم پیچی با قطرهای بسیار ریز نیاز دارند. در حوزه خودروسازی نیز موتورهای برقی، آلترناتورها و استارت موتورها همگی وابسته به کیفیت سیم پیچی هستند.

نکاتی برای انتخاب سیم مسی مناسب

هنگام خرید سیم مسی سیم پیچی، توجه به چند نکته می تواند از بروز مشکلات آینده جلوگیری کند. نخست اینکه همیشه قطر و کلاس حرارتی سیم را متناسب با کاربرد نهایی انتخاب کنید؛ استفاده از سیم با کلاس حرارتی پایین در تجهیزاتی که دمای کاری بالایی دارند، می تواند عمر مفید قطعه را به شدت کاهش دهد.

دوم اینکه از تامین کنندگان معتبر خرید کنید، چون در برخی موارد سیم هایی با ادعای خلوص بالای مس اما در واقع دارای ناخالصی هستند در بازار عرضه می شوند که مقاومت الکتریکی بالاتر و عملکرد ضعیف تری دارند. سوم، به یکنواختی ضخامت عایق در طول سیم توجه کنید، چون هرگونه ناهماهنگی می تواند در فرآیند سیم پیچی مشکل ایجاد کند و باعث بروز اتصالی بین دورهای مجاور شود.

در نهایت، بسته به حساسیت پروژه، می توانید از سیم هایی با استاندارد بین المللی مشخص استفاده کنید تا از تطابق کامل مشخصات فنی با نیاز واقعی پروژه اطمینان حاصل کنید.

جمع بندی

سیم مسی سیم پیچی با وجود ظاهر ساده اش، نقشی کلیدی در عملکرد صحیح موتورها، ترانسفورماتورها و بسیاری از قطعات الکترونیکی ایفا می کند. شناخت دقیق مشخصاتی مانند نوع عایق، قطر سیم، مقاومت الکتریکی و کلاس حرارتی، به شما کمک می کند تا انتخابی هوشمندانه و متناسب با نیاز پروژه خود داشته باشید. سرمایه گذاری زمان برای درک این جزئیات فنی، در بلندمدت به معنای افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری خواهد بود
