اگر تازه وارد حرفه سیم پیچی موتور شده اید یا قصد دارید در این زمینه مهارت پیدا کنید، احتمالا با کلماتی روبرو شده اید که در نگاه اول کمی گیج کننده به نظر می رسند. کلماتی مثل استاتور، آرمیچر، گام قطبی یا ضریب پرکردن شیار، برای یک فرد تازه کار شبیه یک زبان جدید هستند. اما واقعیت این است که این اصطلاحات پرکاربرد سیم پیچی موتور الکتریکی چیز پیچیده ای نیستند، فقط باید یک بار درست و با مثال یاد گرفته شوند تا برای همیشه در ذهن بمانند.

در این مقاله قصد داریم مهم ترین اصطلاحاتی که در صنعت سیم پیچی موتور استفاده می شوند را به زبان ساده و کاربردی توضیح دهیم، طوری که بعد از خواندن این متن بتوانید در کارگاه یا سر کلاس آموزشی، بدون سردرگمی متوجه صحبت های استاد کار یا همکارتان شوید.

استاتور و روتور، دو قطعه اصلی هر موتور

هر موتور الکتریکی از دو بخش اصلی تشکیل شده است. استاتور بخش ثابت موتور است که دور آن سیم پیچی می شود و روتور بخشی است که در داخل استاتور می چرخد. در بیشتر موتورهای صنعتی، سیم پیچی اصلی روی استاتور انجام می گیرد، به همین دلیل وقتی کسی می گوید یک موتور را سیم پیچی کرده، منظورش معمولا سیم پیچی استاتور آن است.

شیار، کلاف و بوبین

شیارها همان جاهایی روی هسته استاتور هستند که سیم داخل آن ها قرار می گیرد. تعداد شیارها با حرف Z نشان داده می شود و بسته به نوع و توان موتور متفاوت است.

کلاف یا بوبین به مجموعه ای از دورهای سیم گفته می شود که به شکل یک واحد کامل، دور یک یا چند شیار پیچیده شده است. یک نکته مهم که خیلی از تازه کارها با آن اشتباه می گیرند این است که کلاف با دور سیم فرق دارد، دور به یک بار پیچیدن سیم گفته می شود، اما کلاف مجموعه ای از این دورها است.

گام قطبی و گام کلاف

گام قطبی به فاصله بین مرکز دو قطب متوالی گفته می شود و با حرف Y نشان داده می شود. گام کلاف نیز فاصله بین دو بازوی یک کلاف است. این دو مفهوم شاید در نگاه اول شبیه هم به نظر برسند، اما نقش متفاوتی در طراحی سیم پیچی دارند. اگر گام کلاف با گام قطبی برابر باشد، سیم پیچی را سیم پیچی با گام کامل می نامند و اگر کمتر باشد، به آن سیم پیچی با گام کسری می گویند.

سیم پیچی متحد المرکز و سیم پیچی موجی

در سیم پیچی متحد المرکز، مرکز همه کلاف های یک گروه در یک نقطه قرار دارد اما اندازه آن ها متفاوت است، درست مثل حلقه های تو در توی یک درخت. در مقابل، سیم پیچی موجی به شکلی طراحی می شود که کلاف ها به صورت پشت سر هم و با الگویی مثل موج پیش می روند. انتخاب بین این دو روش معمولا به نوع موتور، توان آن و روش تعمیر بستگی دارد.

نمره سیم و اهمیت آن

نمره سیم یا قطر سیم یکی از مهم ترین چیزهایی است که هر سیم پیچ باید با آن آشنا باشد. این عدد نشان می دهد سیم مورد استفاده چقدر جریان را تحمل می کند. اگر نمره سیم اشتباه انتخاب شود، ممکن است موتور در حین کار داغ کند یا سیم پیچی به سرعت بسوزد. به همین دلیل، انتخاب درست نمره سیم یکی از تفاوت های اصلی بین یک کار حرفه ای و یک کار ضعیف در سیم پیچی است.

عایق سیم و کلاس عایقی

سیم های مورد استفاده در سیم پیچی موتور با یک لایه لاک عایق پوشیده می شوند تا از اتصال کوتاه بین دورهای سیم جلوگیری شود. کلاس عایقی نیز نشان می دهد سیم پیچی تا چه دمایی می تواند بدون آسیب دیدن کار کند. کلاس هایی مثل B، F یا H هرکدام دمای مجاز متفاوتی دارند و انتخاب کلاس مناسب، به شرایط کاری موتور بستگی دارد.

ضریب سیم پیچی

ضریب سیم پیچی عددی است که نشان می دهد چقدر از ولتاژ تولید شده در سیم پیچ به صورت واقعی و مفید مورد استفاده قرار می گیرد. هرچه این ضریب به عدد یک نزدیک تر باشد، سیم پیچی کارایی بهتری خواهد داشت. این عدد در محاسبات طراحی موتور نقش مهمی دارد و معمولا افراد حرفه ای در کارگاه با آن آشنا هستند حتی اگر فرمول دقیق آن را حفظ نکرده باشند.

آرمیچر

آرمیچر به بخشی از موتور گفته می شود که سیم پیچی روی آن حامل جریان است و در میدان مغناطیسی می چرخد. در برخی موتورها، به خصوص موتورهای جریان مستقیم، آرمیچر همان روتور است، اما در برخی موتورهای دیگر ممکن است این دو مفهوم کمی متفاوت به کار روند. به همین دلیل بهتر است هنگام یادگیری، همیشه نوع موتور مورد نظر را هم در نظر داشته باشید.

اتصال ستاره و مثلث

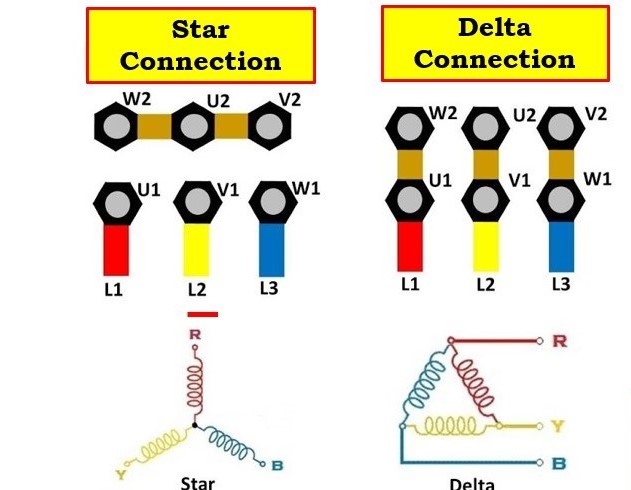

وقتی صحبت از سیم پیچی سه فاز می شود، دو نوع اتصال رایج وجود دارد. اتصال ستاره که در آن یک سر همه فازها به هم متصل می شود و اتصال مثلث که در آن انتهای هر فاز به ابتدای فاز بعدی وصل می شود. انتخاب بین این دو نوع اتصال روی ولتاژ کاری و جریان عبوری موتور تاثیر مستقیم دارد و یکی از اولین تصمیماتی است که در مرحله سیم بندی گرفته می شود.

رزین امپرگنیشن Impregnation Resin

بعد از اتمام سیم پیچی، معمولا موتور را در یک ماده رزینی مخصوص غوطه ور می کنند تا سیم ها محکم تر در جای خود بمانند و در برابر رطوبت و لرزش مقاوم تر شوند. این مرحله را رزین امپرگنیشن می نامند و نقش زیادی در طول عمر موتور دارد. موتوری که این مرحله به درستی روی آن انجام نشده باشد، معمولا زودتر دچار مشکل عایقی می شود.

تست مگر

تست مگر یکی از رایج ترین آزمایش هایی است که بعد از سیم پیچی روی موتور انجام می شود. در این تست، مقاومت عایقی بین سیم پیچ و بدنه موتور اندازه گیری می شود تا مطمئن شویم هیچ نشتی جریانی وجود ندارد. اگر عدد این تست پایین باشد، نشان دهنده عیب در عایق سیم است و باید قبل از راه اندازی موتور برطرف شود.

جمع بندی

یادگیری اصطلاحات پرکاربرد سیم پیچی موتور الکتریکی مثل یاد گرفتن الفبای یک حرفه است. وقتی این کلمات را خوب بشناسید، دیگر توضیحات استادکارها یا کتاب های آموزشی برایتان مبهم نخواهند بود و می توانید سریع تر پیشرفت کنید. پیشنهاد می شود این اصطلاحات را همراه با تمرین عملی روی یک موتور واقعی مرور کنید، چون یادگیری همراه با تجربه دستی، بسیار ماندگارتر از حفظ کردن صرف تعریف ها است.
